气相色谱仪的基本结构是什么?

2022-04-08


  气相色谱仪是实现气相色谱过程的仪器,仪器型号齐全,但基本结构相似,主要由载气系统、进样系统、分离系统(色谱柱)、检测系统以及数据处理系统构成。


  一、载气系统

  载气系统包括气源、气体净化器、气路控制系统。载气是气相色谱过程的流动相,原则上说没有腐蚀性,且不干仪器分析的气体都可以作载气。常用的气体有H2、He、N2、Ar 等。日常工作中,我们主要根据检测器的特性来决定,同时考虑色谱柱的分离效能和分析时间。

  那么我们如何选用不同纯度的气源作为气体?原则上讲,选择气体纯度时,主要取决于分析对象、色谱柱中填充物以及检测器。我们尽可能选用纯度较高的气体,这样不仅提高仪器的灵敏度,还会延长整个仪器的寿命。

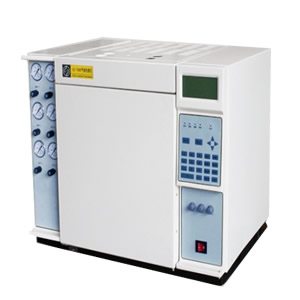

气相色谱仪

  二、进样系统

  进样系统一般包括进样器和汽化室,其主要负责引入试样,并使试样瞬间汽化。气体样品可以用六通阀进样,进样量由定量管控制,并且按需更换。

  三、分离系统

  分离系统主要由色谱柱组成,是气相色谱仪的心脏,其功能是使试样在运行的同时得到分离。色谱柱主要分为填充柱和毛细管柱。填充柱是将固定相填充在金属或玻璃管中(常用内径4 mm)。毛细管柱是用熔融二氧化硅拉制的空心管,也叫弹性石英毛细管。柱内径通常为0.1mm~0.5mm,柱长30m~50m,绕成直径20cm左右的环状。

  四、检测器

  检测器主要对柱后已被分离的组分的信息转变为便于记录的电信号,然后各组成部分和含量进行检测。原则上,被测组分和载气在性质上的差异可以作为设计检测器的依据。但一般使用的分析仪器只有几种,其结构简单,使用方便,具有通用性或可选择性。

  五、数据处理系统

  数据处理系统目前多采用配备操作软件包的工作站,用计算机控制,既对色谱数据自动处理,又可对色谱系统的参数自动控制。


  上述是艾伦分析仪器厂家为您介绍的气相色谱仪的基本结构介绍,我们队该仪器有了进一步的了解,希望以上介绍对大家的日常使用有一定的帮助和启发。
